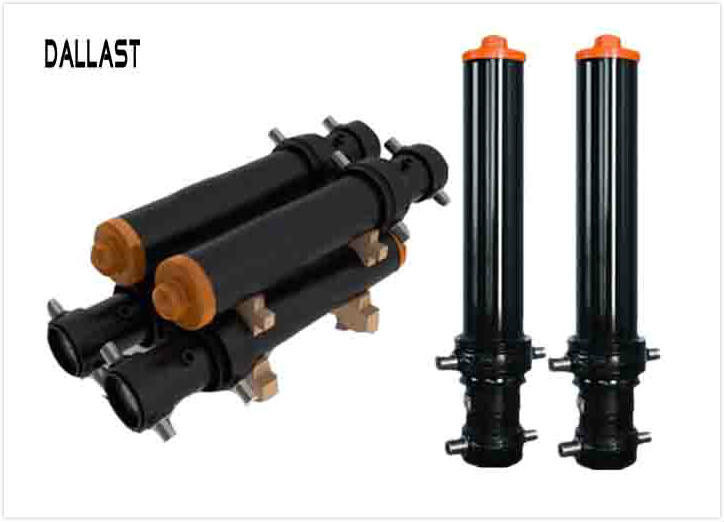

Axe hydraulique de charnière peint par Chrome de cylindre d'étape multi à simple effet pour la remorque
Caractéristiques :
Actes sur le piston pour pousser la tige de piston
Choix des styles de support, du tube croisé ou du tourillon
Étapes plaquées par Chrome dures
Grande force de levage
Un rendement plus élevé
Une résistance aux intempéries plus forte
Une meilleure représentation
le nombre d'étapes peuvent produire, qui est limité seulement par les confins physiques de la condition de cylindre
La longueur d'un cylindre hydraulique est le total de la course, l'épaisseur du piston, l'épaisseur du fond et tête et la longueur des connexions
|
Lancement de produit :
Le cylindre hydraulique de douille télescopique à plusieurs étages à simple effet, grande course, peut être utilisé pour les véhicules lourds, les véhicules agricoles et autres les véhicules inclinant le cylindre d'ascenseur de seau.
|
| type de produit standard |
étape |
pression
(Barre)
|
la première phase
diamètre de trou
(millimètre)
|
course
(millimètre)
|
distance de support
(millimètre)
|
| 3TG-E180*4210ZZ |
3 |
160 |
180 |
4210 |
425 |
| 4TG-E160*4130ZZ |
4 |
160 |
160 |
4130 |
222 |
| 4TG-E160*5150ZZ |
4 |
160 |
160 |
5150 |
222 |
| 4TG-E180*4000ZZ |
4 |
160 |
180 |
4000 |
425 |
| 4TG-E180*5390ZZ |
4 |
160 |
180 |
5390 |
425 |
| 3TG-E180*3850ZZ |
3 |
160 |
180 |
3850 |
425 |
| 4TG-E180*5390ZZ |
4 |
160 |
180 |
5390 |
325 |
| 3TG-E150*3830EZ |
3 |
160 |
150 |
3830 |
1635 |
| 3TG-E150*3360EZ |
3 |
160 |
150 |
3360 |
1370 |
| 4TG-E150*4400EZ |
4 |
160 |
150 |
4400 |
1390 |
| 4TG-E180*4595EZ |
4 |
160 |
180 |
4595 |
1500 |
| Si vous êtes intéressé par nos produits, contactez-nous et envoyez-nous les dessins : |
|
Les détails de dessin sont comme suit.
A
1. Taille de trou
2. Longueur de course
3. Diamètre de Rod
4. Type de support
5. Longueur de support
6. Peignez la condition de couleur
B
Les détails de description d'application de produit
1. Type de machine (chargeur, chargeur de boeuf, excavatrice, et etc.)
2. Type de fonction (grue, oscillation, direction, et etc.)
3. Type de structure (piston, télescopiques)
4. Action simple ou double
5. Pression de fonctionnement
|
Astuces :
Afin d'incliner un camion à benne basculante aux angles de 60° ou de plus, des cylindres télescopiques avec des courses approchant toute la longueur de lit sont exigés.
Au sujet de la tige de piston :
La tige de piston résistante de dommages de haute résistance fournit 100 000 livres par pouce carré de matériel de rendement minimum dans 1" des diamètres par 4 1/2 ». De plus grands diamètres varient entre 50 000 et 75 000 livres par pouce carré de matériel de rendement minimum. Toutes les tiges sont cas durci à 50-55 RC et chrome dur plaqué pour fournir la vie maximum d'usage. L'acier inoxydable est également disponible. Le chrome dur plaqué de la tige de piston selon votre condition.
Matériel :
L'acier inoxydable est employé dans plusieurs de nos conceptions pour assurer la corrosion, il ne finit pas la vie du cylindre pr3maturément. Beaucoup de fils d'acier inoxydable sont enduits d'une substance de propriété industrielle pour empêcher le fil écorchant pour faciliter la facilité de l'assemblée au cours de la vie du cylindre, quand l'entretien périodique est exigé comme le remplacement de joint.
Garantie :
Nous offrons 12 mois de garantie.
De la date de la livraison dans les 12 mois, notre société est responsable du remplacement, répare ou retourne. L'utilisateur est une propulsion de cylindre hydraulique, améliorer la qualité inhérente du réservoir de carburant est le but de notre production d'usine et de la poursuite des buts.
Les problèmes les plus communs en choisissant un cylindre hydraulique sont comme suit :
Dimension d'A. Retract (centre de goupille au centre de la goupille)
B. longueur de course (pouces)
C. types de support
D. taille et type de port (SAE ou TNP)
E. estimation de pression (livre par pouce carré)
F. diamètre de trou (pouces)
G. détails d'application
